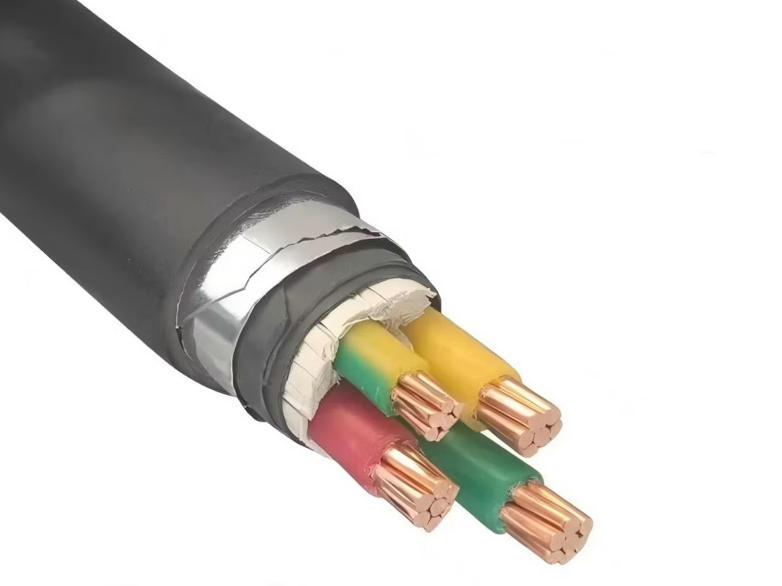

1、什么是电力电缆？

在金属线芯上进行绝缘挤包缠绕，用防护材料进行屏蔽、密封，能够传输电能的特殊导线。主要包括线芯、绝缘、防护、密封。

2、按照电压等级分类

低压电力电缆：3kV及以下；

中压电力电缆：6kV~35kV；

高压电力电缆：66kV~110kV；

超高压电力电缆：220kV~500kV；

特高压电力电缆：750kV；1000kV。

3、按照绝缘材料划分电缆类型

交联聚乙烯绝缘电缆

聚氯乙烯（PVC）绝缘电缆

聚乙烯（PE）绝缘电缆

橡胶绝缘电缆

粘性油纸绝缘电缆

不滴流油纸绝缘电缆

充油电缆

充气电缆

4、电缆规格型号的含义

比如：ZR-YJY22-8.7/10kV-3×240

①前半部分表示型号：ZR-YJY22

阻燃交联聚乙烯绝缘铜芯聚乙烯内护套双层钢带铠装聚氯乙烯外护套。

②后半部分表示规格：8.7/10kV-3×240

电缆设计的相电压U0为8.7kV；电缆设计的线电压U为10kV；三个线芯，每芯标称截面为240㎜2。

5、电缆网中的两个电压概念

①电力系统电压：电力系统正常运行时的额定电压。如220V、380V、10kV、35kV、110kV、220kV、500kV等。

②电缆产品电压：表示为U0/U（Um）。如；6/10(12)kV、8.7/10(12)kV、21/35(40.5)kV、26/35(40.5)kV、64/110(126)kV。

其中：U0：相电压；U：线电压；Um：设备可承受的“最高系统电压”的最大值（最高电压）。
